CAD钢筋符号字体安装步骤详解

在建筑工程制图过程中，设计师常需使用特定钢筋符号进行标注，但由于常规CAD字体库缺乏专业符号支持，掌握字体安装方法显得尤为重要。本文将以专业视角详解字体安装流程及符号输入技巧。

一、字体文件获取与准备

启动安装流程前需获取专用字体文件包，推荐通过正规渠道下载包含tssdeng.shx、gbcbig.shx等常用工程字体的完整套装。下载完成后建议将字体文件存放于固定目录，建议路径为CAD安装目录下的Fonts文件夹以方便系统识别。

二、CAD字体样式配置

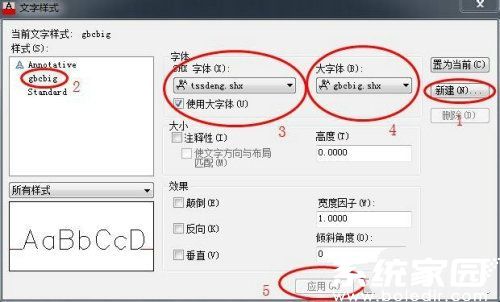

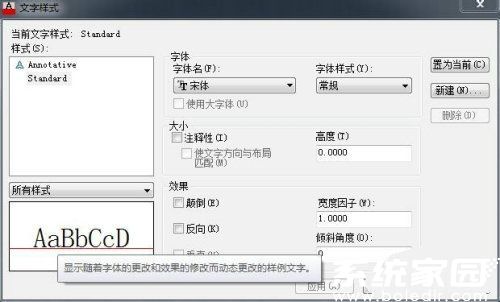

开启CAD软件后，通过快捷键ST调出文字样式对话框。新建样式时建议命名为"结构标注"等易识别名称，字体类型需同时设置SHX字体与大字体：主字体选择tssdeng.shx，大字体选用gbcbig.shx。勾选注释性选项可确保不同比例图纸显示一致性。

三、符号输入核心技巧

建议使用单行文字(DT命令)进行符号输入，不同字体对应特定控制代码：

• %%130 对应Ⅰ级钢筋符号
• %%131 生成Ⅱ级钢筋标识
• %%132 输出Ⅲ级钢筋标记
• %%133 显示Ⅳ级钢筋图示

四、进阶输入方法解析

对于复杂符号组合，可采用叠加代码方式实现：
%%130%%145ll%%146 表示冷轧带肋钢筋
%%1452%%146 生成平方米符号
通过MT命令调取字符映射表可实现更多特殊符号插入，该功能支持Unicode字符集调用。

五、异常显示处理方案

当出现符号显示异常时，可采取以下解决方案：

1. 检查文字样式是否关联正确字体文件

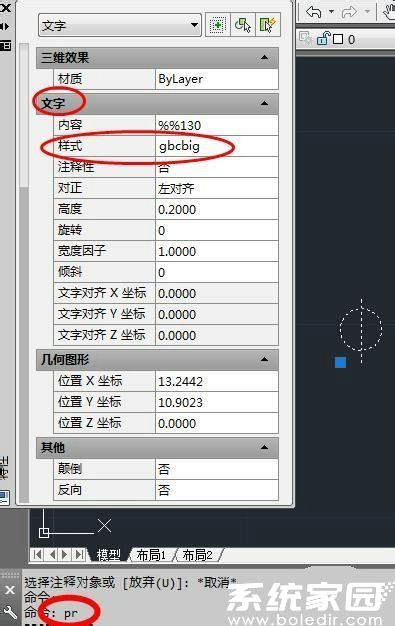

2. 使用PR命令调取属性窗口修改文字样式
3. 更新CAD字体缓存库（通过FONTS命令重置）
4. 采用图形化标注替代方案（建议重要图纸创建专属图块）

六、专业操作建议

1. 建立企业级字体标准库，统一项目组成员字体配置
2. 定期备份自定义字体配置文件（扩展名为.shx）
3. 复杂工程建议创建多文字样式分类管理
4. 输出PDF前需进行字体嵌入检测

通过系统化配置与规范操作，可有效提升制图效率并确保图纸跨平台显示的兼容性。建议工程人员在掌握基础操作后，进一步研究字体文件编辑技术，实现个性化符号定制。
